画法几何及机械制图mooc（东北大学）

绪论（感域）一、工程制图：工程制图是研究绘制和阅读工程图样的一门科学，是工程界的语言，技术文件技术交流的重要工具。是工科大学生的一门技术基础课。

图示研究机械图样图解

二、本学科的学习目的和内容或

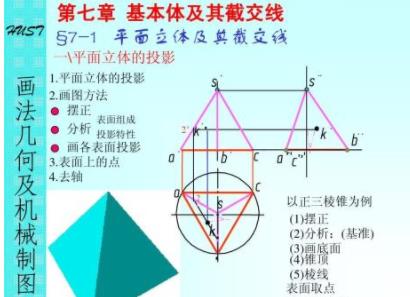

1.掌握正投影理论基础。

2.培养空间想象和空间分析能力。

3.掌握绘图仪器和工具的正确使用方法。

4.能查阅有关制图中的国家标准。

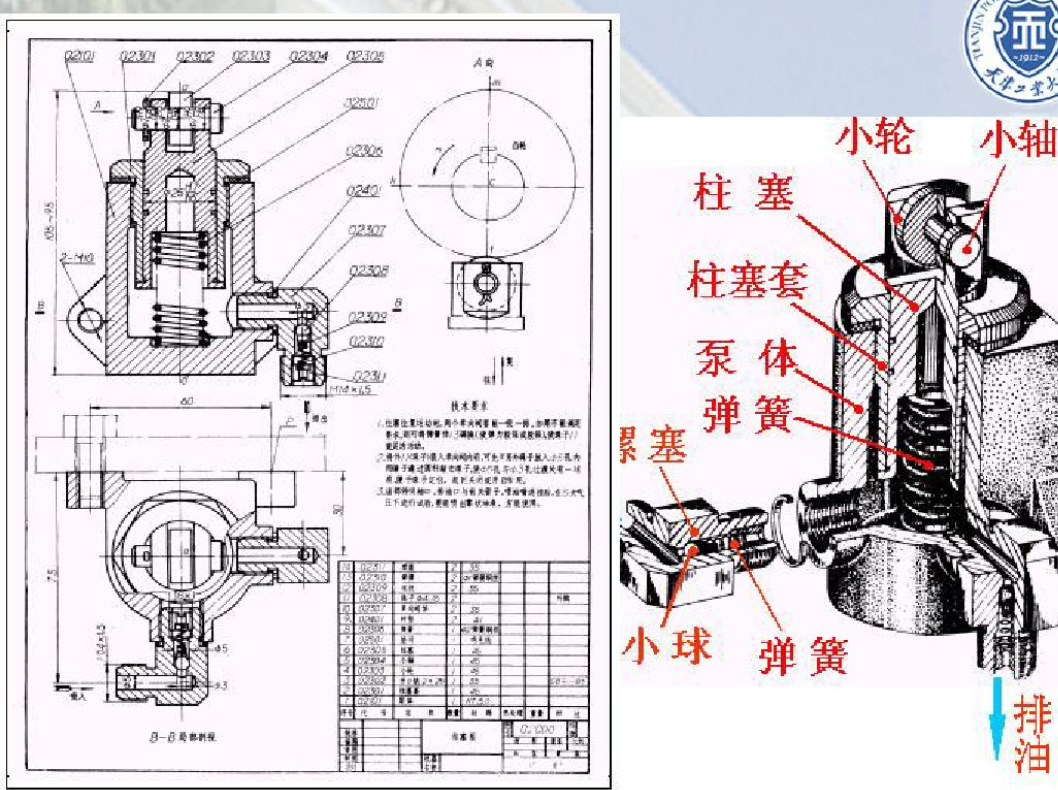

5.培养绘图和阅读机械图样的能力。

第1章

制图的基本知识

本章要求

1）正确了解和掌握国家标准技术制图的有关规定，特别是尺寸注法。

2）了解和掌握简单的几何作图以及圆弧连接。

3）掌握平面图形的分析和尺寸注法。

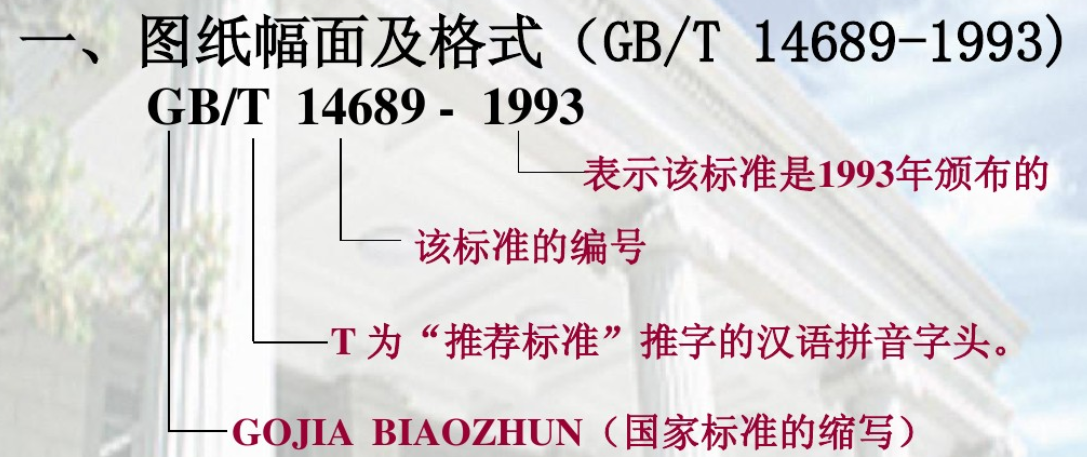

1.1制图的基本规定

二、比例（GB/T14690-1993））

1、图样的比例：指图形要素的线性尺寸与实物相应要素的线性尺寸之比。

三、字体（GB/T14691-1993）长仿宋体：字体端正、笔画清楚、排列整齐、间隔均匀

横平竖直、注意起落、结构匀称、填满方格字号（汉字字体高度h尺寸，宽度为2h/3）：

1.8，2.5，3.5，5，7，10，14，20。

数字和字母一般写成75°斜体字.

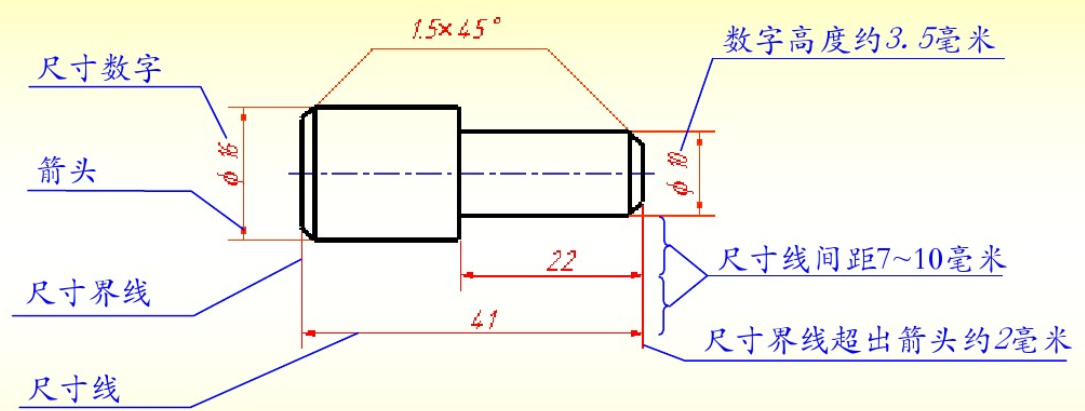

（二）尺寸的组成

1. 尺寸界线

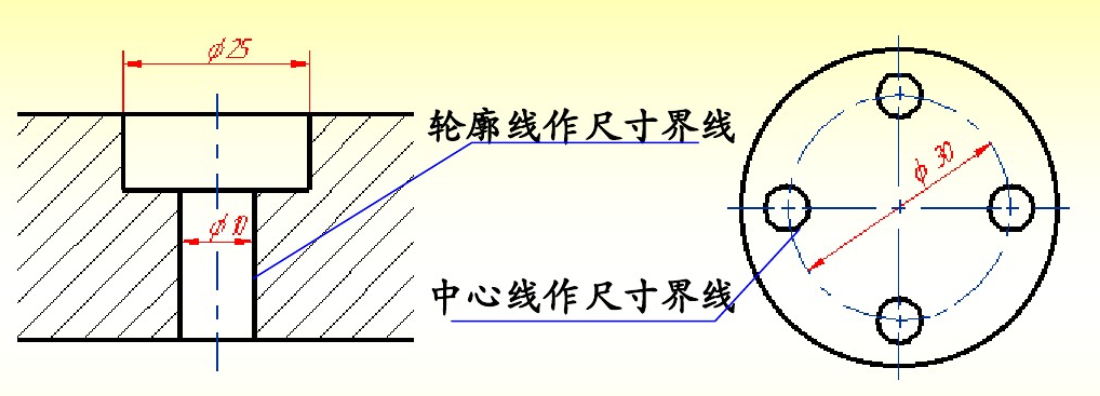

   尺寸界线为细实线，并应由轮廓线、轴线或对称中心线处引出，也可用这些线代替。

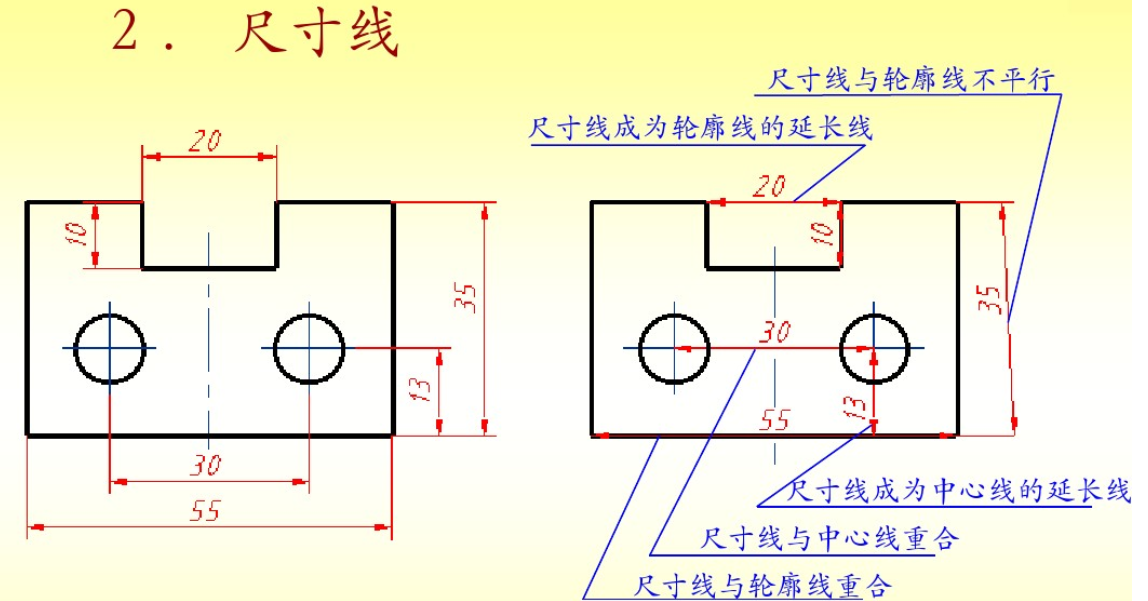

2.


   1.4平面图形的画法

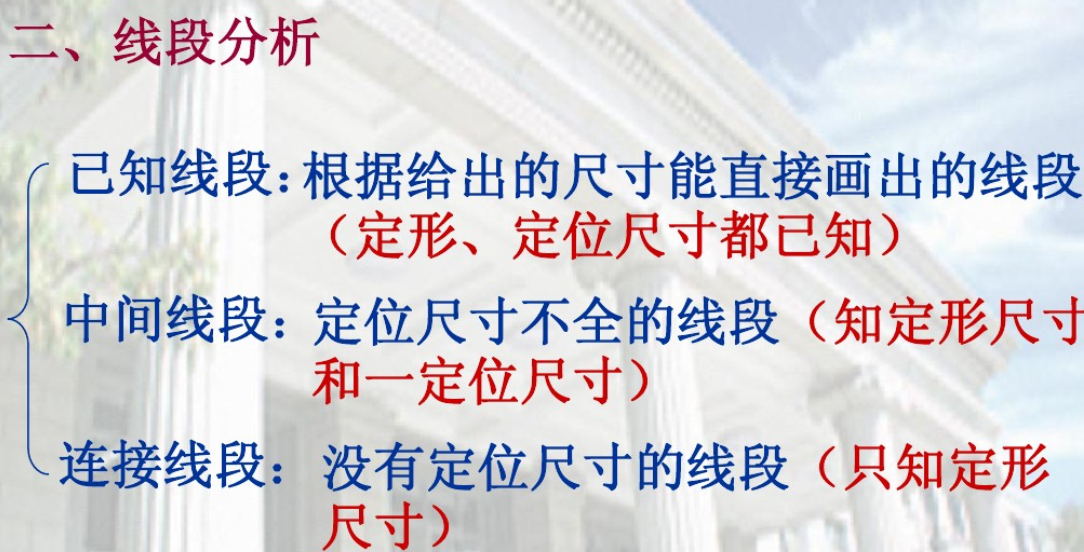

一、尺寸分析

定形尺寸：确定平面图形上各部分形状大小尺寸（，的尺寸

定位尺寸：确定平面图形上各部分相对位置的尺寸，
