CATIA工程制图视频教程：从零基础到企业实战全通关

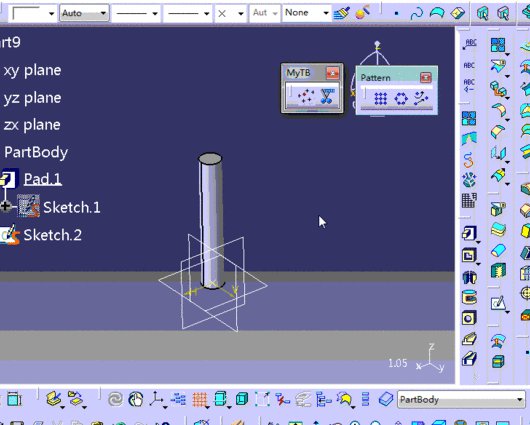

【配图：CATIA基础操作界面演示】
课程描述
打开CATIA软件时被复杂的界面吓退？这套《CATIA工程制图视频教程》用工厂实际案例带着你一步步征服这个工业设计神器。不同于市面上只讲基础操作的课程，我们从草图设计→三维建模→装配验证→工程出图→企业知识库应用完整走通全流程，特别加入了航空零部件和汽车钣金件等20+真实案例。
你会发现CATIA V5的零件设计模块就像搭积木，我们教你用凸台、凹槽、旋转这些基础特征组合出复杂结构；装配体设计时通过约束关系模拟真实零件配合，避免后期干涉问题；工程图生成环节重点演示如何让三维模型自动生成符合GB标准的二维图纸。
更硬核的是知识工程模块——录屏展示怎么用公式关联尺寸参数，实现减速箱系列化设计。某学员反馈学完这个功能后，设计新机型的时间从3天缩短到2小时。课程最后还会解密车企SOP文档里不会写的实战技巧，比如用Catalyst快速修补破面，用PowerCopy批量处理相似结构等。

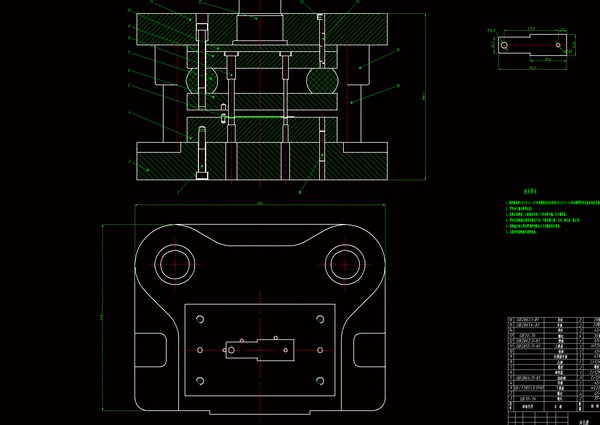

【配图：三维模型转工程图示例】
六维能力提升图谱
▌ 基础能力
- 15分钟快速配置个性化工作台
- 草图约束的黄金法则（几何约束vs尺寸约束）
- 特征树的逻辑整理技巧
▌ 进阶实战

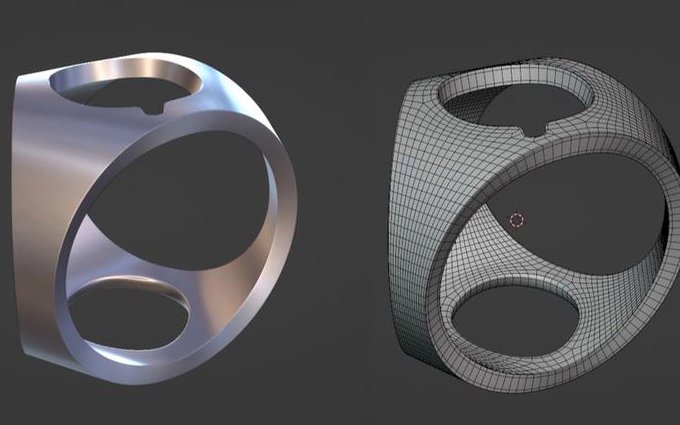

- 复杂曲面拆解：汽车翼子板建模实录
- 运动仿真：行星齿轮系干涉检查
- MBD三维标注的工艺传达要点
系统化课程目录
第一阶段：设计基石（32课时）
- Day1-3：草图模块的精髓
- 用齿轮轮廓案例掌握约束优先级
- 构造线与参考平面的隐藏用法
- Day4-7：零件设计九阴真经
- 多体零件设计中的布尔运算
- 塑料件加强筋的设计规范
第二阶段：协同设计（28课时）
- Day8-10：装配设计的智能化
- 快速克隆相似组件（洗衣机滚筒案例）
- 碰撞检测的阈值设置奥秘
- Day11-14：工程图出图规范

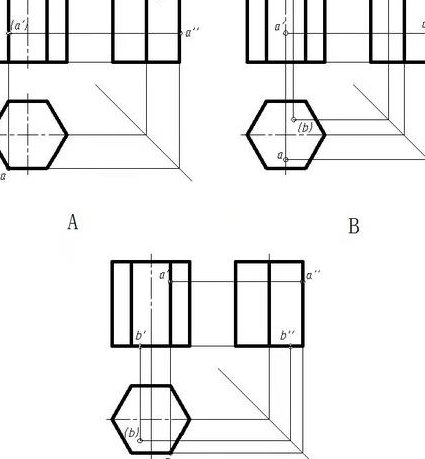

- 视图投影的GB/T14689标准解读
- 焊件切割清单的自动化生成
第三阶段：企业级应用（24课时）
- Day15-17：知识工程实战
- 设计表中驱动系列化参数
- UDF自定义特征库搭建
- Day18-20：MBD全三维流程
- PMI标注的层级管理
- 三维PDF的技术交底制作
这是给谁准备的专项训练？
去年有个机械专业毕业生，用这套教程里的曲面拆解方法成功通过某车企面试。如果你也是：
- 需要完成毕业设计的工科生
- 准备考取CSWP认证的工程师
- 想转型数字化设计的老师傅
现在点击下方「立即学习」，跟着十五年经验的项目总监，用真实机加工件的逆向建模开始你的CATIA征服之旅。遇到卡壳时，记得使用课程附赠的《50个高频报错解决方案》手册。
