当设计师脑海里构想的精密零件，交给加工师傅时却因为一张错误百出的图纸而无法落地，这种挫败感你是否体会过？一张规范的工程图样，是工程师之间无需言语的“通用语言”，也是从创意到产品的第一道关卡。机械制图工程制图现代工程图学这门课程，正是为所有想掌握这门“工程师语言”的学习者而准备，通过系统讲解轴测图、视图表达、零件图到装配图的完整知识链条，帮你彻底摆脱“看得见画不出”的尴尬。

课程概述：为何工程图学是工科生的必修功底

在机械设计、智能制造乃至产品研发的整个生命周期中，机械制图工程制图现代工程图学始终扮演着信息载体的核心角色。无论是简单的轴类零件，还是复杂的阀体箱体，设计意图都必须通过标准的图纸准确传递。缺少这一基础能力，后续的CAD建模、数控加工甚至三维打印都将成为无源之水。

本课程参考了胡琳版双语教材《工程制图》、胡建生版和钱可强版的《机械制图》，这三本教材在高校机械类专业中认可度极高。课程内容覆盖从投影理论到实际表达的完整进阶路径，开篇即切入正等轴测图和斜二轴测图的空间思维训练，随后过渡到视图、剖视图等复杂表达方法，最后深入到零件图和装配图的工程实践。这样从空间想象到图形表达、再到工程应用的递进式设计，能帮助学习者建立立体化的知识结构。

核心知识点：从轴测图到装配图的完整体系

这门《机械制图工程制图现代工程图学》课程将复杂的工程图学内容拆解为三十八个知识模块，每个模块短小精悍，适合碎片化学习与集中突破。将核心内容归纳为以下三大领域：

空间表达：轴测图的直观呈现

轴测图是连接三维实物与二维视图的桥梁。课程前六个章节系统讲解正等轴测图和斜二轴测图的绘制原理，这两种图分别适用于不同形状特征的零件表达。例如，正等轴测图适合表现长方体类零件的立体感，而斜二轴测图则在表达圆盘类零件时更具优势。课程同时涉及轴测剖视图和分解图，帮助学习者理解内部结构如何通过剖切与拆解来可视化，这是很多初学者容易卡壳的地方。

机件表达：视图、剖视图与断面图的灵活运用

当零件内部结构复杂时，仅靠基本视图无法清晰表达。课程重点讲解了剖视图的全剖、半剖、局部剖的分类方法，以及单一剖切面、阶梯剖、旋转剖等不同剖切方式的应用场景。断面图部分则针对肋板、轮辐等结构进行了专项说明。理解了“什么时候用剖视、什么时候用断面”，制图水平会有一个质的飞跃。第三角画法的引入也是亮点，帮助学习者适应涉外企业和国际标准的绘图习惯。

工程应用：螺纹、零件图与装配图实战

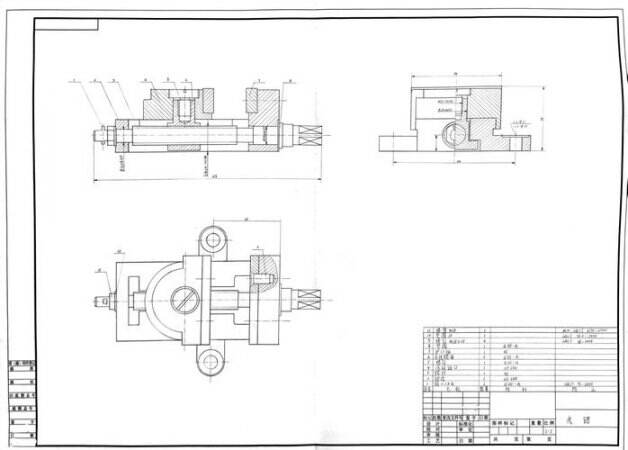

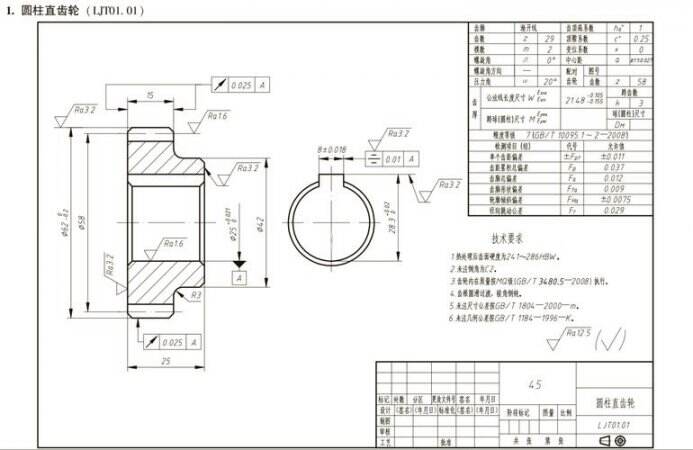

螺纹的画法与标注是连接件表达的核心考点，课程通过画法改错环节强化记忆，避免常见的细节失误。零件图部分则深入讲解视图选择、尺寸标注、表面粗糙度、极限与配合等生产导向的知识，直击实际加工中的精度要求。装配图章节从表达方法到测绘步骤，再到结构的合理性分析，辅以阀体表达方案和部件测绘案例，形成从零件到整机的完整闭环。

课程亮点：教学设计与教材优势

主讲教师周宇是安徽省教坛新秀、安徽省教学竞赛二等奖得主，教学经验丰富，善于用通俗语言拆解抽象的空间概念。课程内容对标多本经典教材，取长补短，既有理论深度，也涵盖大量例题讲解。与传统课堂不同，这套课程的每个知识点都控制在适中的时长内，方便按需学习。对于在校学生而言，这套内容直接对应期末考试和课程设计的难点；对于企业技术人员而言，则是快速充电复习的实用手册。

适用人群与学习建议

这门现代工程图学课程适合以下人群：

• 机械设计制造及其自动化、车辆工程、材料成型等专业的在校大学生，需要同步巩固课堂知识或考前强化。
• 正在备考研究生入学考试机械类专业课的考生，需要系统梳理制图基础与重点难点。
• 从事非标自动化设计、模具设计或工艺编制工作的职业技术人员，希望规范画法、提高识图速度。
• 零基础但对机械结构感兴趣的爱好者，只要具备基本的几何立体感，都可以从轴测图章节开始学习。

学习建议方面，务必动手实践。每看完一个知识点，就照着例题在草稿纸上画一遍，尤其是剖视图和螺纹画法，看百遍不如画一遍。

FAQ：学习工程图学的常见疑问

完全没有制图基础，能学会这门课程吗？

完全可以。课程开篇从轴测图的基本知识讲起，不需要任何前置知识。只要具备初中几何的空间想象能力，配合课程中的例题演示步骤，你会慢慢建立起立体与平面之间的转换思维。建议初次学习时放慢速度，确保每个练习题都亲手画一遍。

这门课程和AutoCAD或SolidWorks等软件操作课有什么区别？

本课程偏重的是工程图学理论与国家标准，解决的是“画什么、怎么画、为什么这么画”的问题。而AutoCAD等软件课侧重“怎么用工具画”。如果只学软件不懂制图标准，画出的图纸可能不符合规范，甚至无法用于加工。先掌握理论，再学软件，事半功倍。

课程内容是否覆盖考研制图部分的要求？

课程基本覆盖了绝大多数高校机械类专业考研大纲中的制图部分，尤其是组合体视图、剖视图、螺纹连接和读装配图等高频考点。如果你报考的院校指定参考书为胡建生或钱可强版本，搭配本课程复习具有极强的针对性。建议在学习时结合历年真题强化训练。

学完这门课能独立完成一套完整的工程图纸吗？

学完零件图和装配图章节后，你就能掌握绘制一张符合国标的生产图纸所需的核心技能。但工程制图讲究规范性，初期可能会出现尺寸标注遗漏或公差选用不当等问题，建议多对照真实图纸复盘，并查阅相关的制图国家标准。
